山陽電気鉄道5000/5030系
概要
5000系は山陽電気鉄道が1986年から製造した電車である。1995年にかけて60両が投入された。1997年と2000年には5000系をベースに走行機器を改良した5030系の20両が投入された。
外観の特徴
1986年に製造された1次車は側窓が開閉式（以下、側窓A）であり、開口部の小さいスカート（スカートA）であった。1988年と1989年に製造された2次車は開口部の大きいスカート（スカートB）が採用された。塗装はアルミ地に赤帯で、前面帯は平行のデザイン（●標準色Ⅰ）である。
1990年と1991年に製造された3次車は開口部がさらに拡大されたスカート（スカートC）が採用され、前面貫通扉に幌枠が設置された。3次車以降の塗装は前面帯がV字状のデザイン（●標準色Ⅱ）が採用された。
1993年には4次車として中間車が増備され、側窓の一部が固定式（側窓B）に変更された。1995年以降に製造された5次車と5030系は固定式の大型窓（側窓C）が採用され、先頭車の幌枠が省略された。
改造による変化として、1991年以降に2次車のスカートが3次車に準じたスカート（スカートC）に改造され、幌枠が設置された。また、2012年頃には1次車のスカートもスカートCに変更された。
2018年には5004Fにリニューアル改造が施され、行先表示器のフルカラーLED化（FC-LED）と側窓が5030系に準じた大型窓(側窓C)に変更された。塗装は側窓の上下に赤帯と側窓横にオレンジ色のグラデーション装飾（●更新色Ⅰ）に変更された。2023年に側窓横のオレンジ色のグラデーション装飾が撤去された（●更新色Ⅱ）。

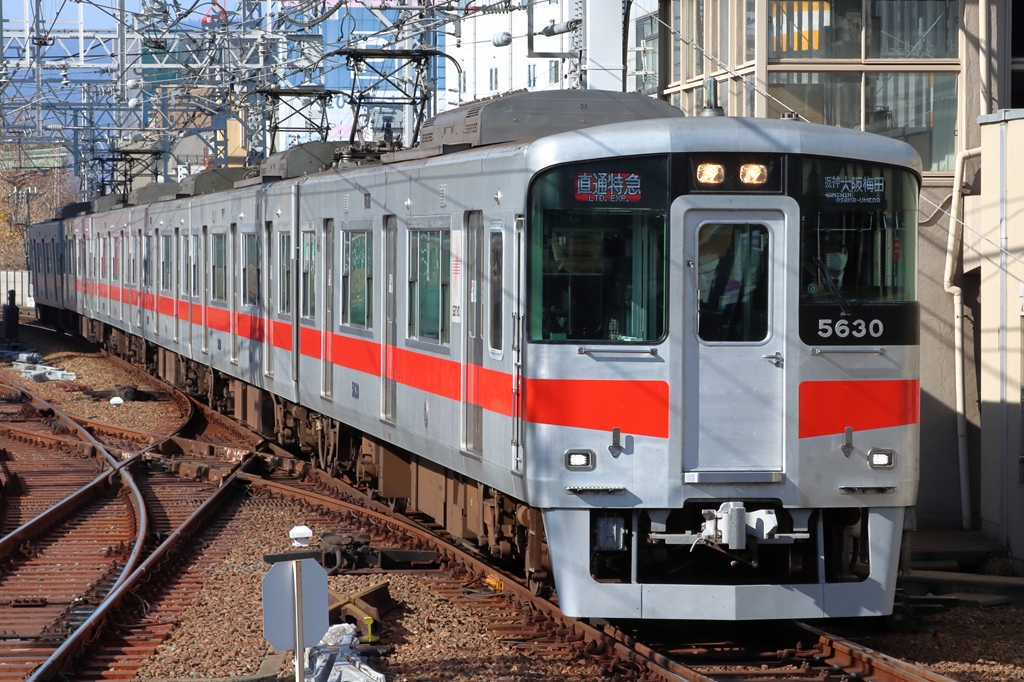

2023年に5630Fの行先表示器がフルカラーLED式に改造された。
バリエーション一覧
|
No.
|
現状
|
特徴 |
|---|---|---|
| A01 | 消滅 | ●標準色Ⅰ [側窓A][スカートA] |
| A02 | 消滅 | ●標準色Ⅰ [側窓A][スカートB] |
| A03 | 現存 | ●標準色Ⅰ [側窓A][スカートC] |
| A04 | 現存 | ●標準色Ⅰ [側窓A][スカートC][幌枠] |
| A05 | 現存 | ●標準色Ⅱ [側窓A][スカートC][幌枠] |
| B01 | 現存 | ●標準色Ⅱ [側窓B] |
| C01 | 現存 | ●標準色Ⅱ [側窓C][スカートC] |
| C02 | 現存 | ●標準色Ⅱ [側窓C][スカートC][FC-LED] |
| C11 | 消滅 | ●更新色Ⅰ [側窓C][スカートC][FC-LED] |
| C12 | 現存 | ●更新色Ⅱ [側窓C][スカートC][FC-LED] |
各バリエーション解説
| A02 | ●標準色Ⅰ [側窓A][スカートB] |
|---|
1988年と1989年に製造された2次車の落成時の姿。開口部が海側に拡大されたスカートが特徴であった。併結運用に対応するため、1991年以降にスカート開口部の拡大と幌枠が設置され、この姿は消滅した。
| A04 | ●標準色Ⅰ [側窓A][スカートC][幌枠] |
|---|
2次車のスカート改造後の姿。併結運用に対応するため、1991年以降に幌枠の設置とスカート開口部が拡大された。現在もこの姿で使用されている。
出屋敷駅
2021年11月| A05 | ●標準色Ⅱ [側窓A][スカートC][幌枠] |
|---|
1990年と1991年に製造された3次車の落成時の姿。V字スタイルの前面帯が特徴である。現在もこの姿で使用されている。
別府駅 2023年1月| B01 | ●標準色Ⅱ [側窓B] |
|---|
1993年に製造された4次車の落成時の姿。側窓の一部が固定式である点が特徴である。4両編成化のために増備された中間車の2両のみが存在する。現在もこの姿で使用されている。
| C01 | ●標準色Ⅱ [側窓C][スカートC] |
|---|
1995年に製造された5次車および1997年と2000年に製造された5030系の落成時の姿。側窓の中央が固定式の大型窓が特徴である。5000系5次車は6両編成化のために増備された中間車のみが存在する。現在もこの姿で使用されている。
別府駅 2023年1月| C11 | ●更新色Ⅰ [後期窓][後期スカート][FC-LED] |
|---|
リニューアル後の姿。2018年に5004Fがリニューアルされ、塗装変更、行先表示器のフルカラーLED化、側窓の交換が実施された。2023年に塗装変更され、この姿は消滅した。
出屋敷駅 2021年11月| C12 | ●更新色Ⅱ [後期窓][後期スカート][FC-LED] |
|---|
リニューアル車の塗装変更後の姿。2023年に5702Fの側窓横のグラデーション装飾が撤去された。現在はこの姿で使用されている。
別府駅 2023年3月
